Test-Measurements.dk er distributør I Danmark for Laplace Instruments produkter.
RF521 bikonisk antenne
Kalibreret, effektiv antenne til emissioner og immunitetstest
Forenkle testningen med denne hybridantenne, der giver en billig løsning til bredbåndsapplikationer.
Uanset om den testes inde i et afskærmet kabinet eller udendørs, vil denne antenne vise effektive ydeevnekarakteristika gennem frekvensområdet fra 25 MHz til 4000 MHz
Find yderligere oplysninger her:

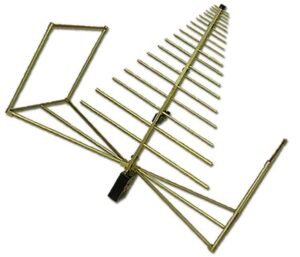

RF516 hybrid bredbåndsantenne
Den ideelle antenne til EMC-emissioner og immunitetstest
RF516 er en lineær polariseret logaritmisk periodisk bredbåndsantenne kombineret med en 4:1 bredbåndsdipol (aluminiumsrør) til modtage- og sendeapplikationer.
Dette giver en ideel antenne til EMC-krav, der kombinerer høj effekt til immunitetstestning sammen med den følsomhed, der kræves til emissionsmålinger.
Denne antenne inkluderer stativ og vandret/lodret polarisationstap.
Find yderligere oplysninger her:

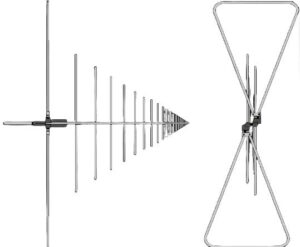

Bredbåndsantenner (RF200 & RF230)
RF200-antenne (30MHz–1GHz)
RF230-antenne (700MHz—4GHz)
Højtydende EMC-antenner til at dække området 30MHz – 4GHz
RFxxx-serien er specielt designet til generel brug som antenner til måling af EMC-emissioner. De kombinerer fremragende bredbåndsegenskaber med høj følsomhed og robust konstruktion. Selvom de primært bruges sammen med Laplace-serien af analysatorer og modtagere, kan de bruges med enhver anden modtager og leveres med fuldstændige kalibreringsdata, så antennefaktorer kan indtastes i ethvert tredjepartssystem.
For at opnå optimal ydelseskonsistens er RF200 designet til at fungere med SA1020 forforstærkeren, der er placeret i toppen af støttestativet. Dette forbedrer følsomheden og sikrer, at kabelkonfigurationen ikke påvirker resultaterne.
RF200 leveres komplet med et stift justerbart stativ, og RF230 er komplet med et miniaturestativ i plast.
Find yderligere oplysninger her:

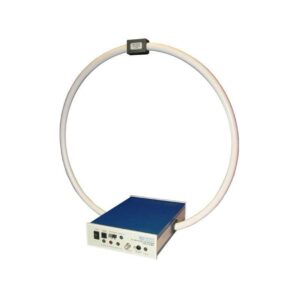

RF500 Active Loop Antenne
Slyngeantenne efter behov for EMC-emissionstest
Også kendt som Magnetic Loop Antenne, er RF500 kompatibel med CISPR 16-1-4. Den er ideel til emissionsmålinger som krævet af forskellige EMC-standarder såsom FCC 18, CISPR 11, CISPR 13, CISPR 14, CISPR 32 og mange flere. Den indbyggede, støjsvage forforstærker øger den samlede målefølsomhed såvel som det overordnede signal/støjforhold.
Find yderligere oplysninger her:
Antenne Loop til EMC-emissionsprøvning af armaturer i henhold til EN 55015
Laplace tilbyder denne loop antenne
Fuldt i overensstemmelse med CISPR15, Komplet 3-akset design, Fuldt kalibreret, 9KHz – 30MHz, Enkel at opstille, Overkommelig, lav pris, kompatibel med enhver EMC-modtager eller -analysator
Find yderligere oplysninger her:

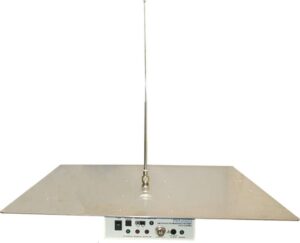

1 m monopolantenne som krævet til EMC-emissionstest
RF550 Active Monopole-antennen er en aktiv antenne til generel brug, der kun kan modtages, og som dækker 9 KHz – 30 MHz frekvensområde. Den er ideel til øjeblikkelig båndbreddescanning (uden tuning) af elektriske felter i dets frekvensområde og kan drive enhver modtager med 50 ohm indgangsimpedans. Denne antenne er en ideel løsning til at udføre FCC, MIL-STD og TEMPEST test.
RF550 kommer med en teleskopstang, jordplan, højimpedans tilpasset forforstærker og batterioplader. Denne aktive monopolede 104 cm stangantenne har et signaludgangsstik, der er elektrisk forbundet til det matchende netværkshus i henhold til MIL-STD 461F
Find yderligere oplysninger her:

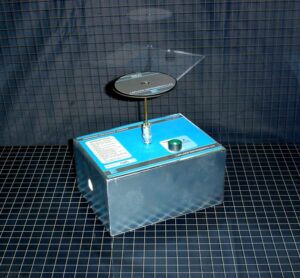

Referencekilder (ERS – Emissionsreferencekilde)
RF-udgang: Fra aftagelig antenne.
RF-signal: Kontinuerlig, stabil tilstand, smalbånd, harmonisk serie.
Amplitudestabilitet: 0,5dB (kort sigt)
Drift over tid: 1dB/år
Harmonisk afstand 2MHz
Frekvensområde: 30MHz—1GHz
Frekvensstabilitet: 80 ppm
RF-niveau ved 3m 50—73 dBuV/m
Strøm: Internt batteri (LiMH)
Spilletid: 6 timer
Find yderligere oplysninger her:

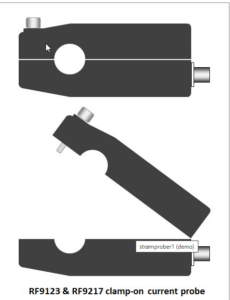

Opspænding af strømprober Måling
Til kabler med en diameter på 32 mm
Ideel til EMC-overensstemmelsesmålinger som specificeret i CISPR og EN standarder
Velegnet til frekvensområde 10KHz – 500MHz
Find yderligere oplysninger her:
Til kabler med en diameter på 38 mm
Ideel til EMC-overensstemmelsesmålinger
som specificeret i ISO- og IEC-standarder
Velegnet til frekvensområde 10KHz – 100MHz og 5MHz – 430MHz
Find yderligere oplysninger her:
Lc300 & Lc600 RF immunitetstestcelle – LaplaCell
30MHz til 6GHz frekvensdækning
Fuldt kalibreret til emissioner og immunitet
2 størrelser: Lc300: til EUT op til 30 cm x 30 cm x 30 cm Lc600: for EUT op til 60 cm x 60 cm x 60 cm (inkl. 19″ stativer op til 13u)
Feltsensor til immunitetstest er inkluderet
Kalibreret i overensstemmelse med IEC61000-4-20
Fremragende feltens ensartethed
Kompakt størrelse
Klar til omgående brug ved levering
Standard filtreret I/O inkluderer netforsyning, fiberoptisk adgang og 12 individuelle forbindelser.
Find yderligere oplysninger her:

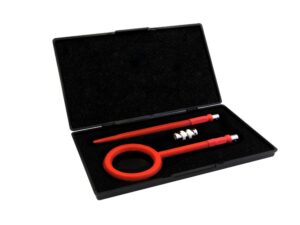

Nærfeltsonder – E-felt og H-felt
Frekvensområde: 1 MHz – 1 GHz
Kontrol af screenings effektivitet
Hurtig kontrol af produktionsprøver
Identifikation af frekvenser før OATS-målinger
Find yderligere oplysninger her:

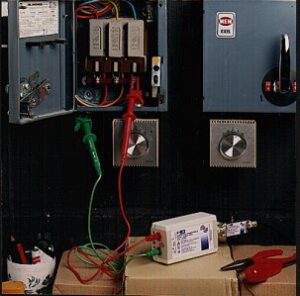

Spændingsprober (Power Line Interference Probe)
Spændingssondekravet er dækket af vores PLIP (Power Line Interference Probe). Dette opfylder fuldt ud kravene i CISPR16, men har yderligere funktioner:
Fuldstændig galvanisk isolering mellem input og output (>1kV), for operatørens og analysatorens sikkerhed
Indkapslede sikkerhedsclips til fastgørelse på linen, der skal måles
Filtreret frekvensrespons matchet til bånd A og B
Strømbegrænsning på udgangen
Visuel indikation af højspændingsindgang
Find yderligere oplysninger her:
LISN'er (Line Impedance Stabilization Networks)
LISN’er med ratings op til 100A/linje og op til 4 linjer.
Kommercielle versioner er fuldt kompatible med CISPR16
Def Stan og Mil Spec versioner også tilgængelige
Spændingssonde (PLIP) med indbyggede sikkerhedsfunktioner til ledninger >100A
Fuldt kalibreret og komplet med testlaboratoriecertifikat og cal. data
Find yderligere oplysninger her:

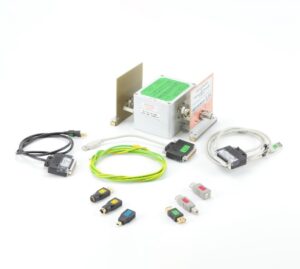

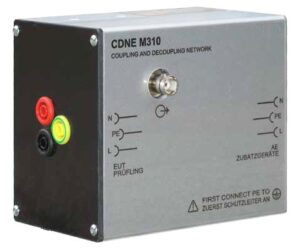

CDNE'er til CISPR15/16-testning - 2 Core CDNE (Coupling Decoupling Network) eller 3 Core CDNE (Coupling Decoupling Network)
Frekvensområde: 30 MHz – 300 MHz Frekvensområde:
Ledningstype: 2 uskærmede netledninger
Stik til EUT og AE: 2 x 4 mm sikkerhedslaboratoriestik
Målingsport: 50 Ω BNC
Maks. spænding linje til linje: 300 VDC
520 VAC 50/60 Hz
Maks. strøm: 10 A
Maks. EUT RF spænding: 140 dBμV
Maks. spændingsmåleport: 5 V
Jordforbindelse: 4 mm laboratoriejackstik og M4 skrue på AE-siden
Mål B x H x D: 105 mm x 76 mm x 127 mm
Vægt: ~700 g
Kredsløb: CISPR/A/944/CD, Fig. J2
Acc. til standard: CISPR 15/EN 55015
Find yderligere oplysninger her:
2 Core CDNE:
3 Core CDNE

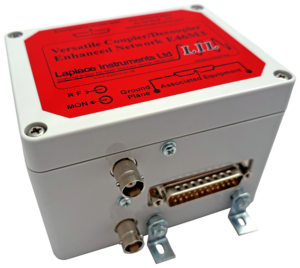

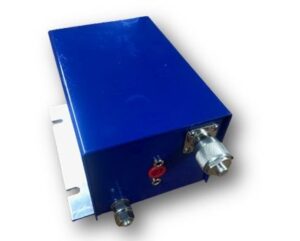

CDN'er (Coupling Decoupling Networks)
Laplace leverer en bred vifte af CDN’er, der er fuldt kompatible med IEC61000-4-6.
Laplace er unikke ved at tilbyde to andre typer. Begge typer er ‘alsidige’, idet de er konfigurerbare, hvilket giver stor fleksibilitet med hensyn til den type kabel, hver model kan bruges med. Dette reducerer antallet af CDN’er, der er nødvendige for at holde på lager. Den endelige type er, udover at være alsidig, udstyret med en udgang, der overvåger RF-niveauet påført kablet.
Find yderligere oplysninger her:
